螺纹塞规与锥度塞环规知识

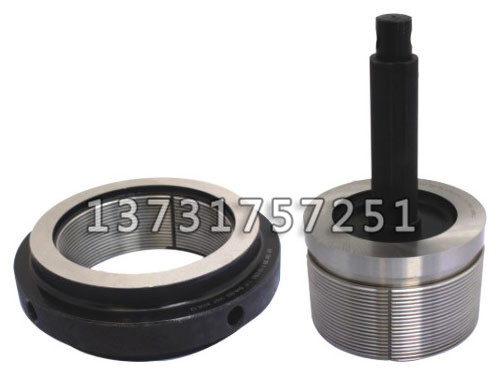

螺纹塞规不能旋入相同规格和精度等级的螺纹环规中。螺纹塞规用于检验内螺纹，螺纹环规用于检验外螺纹。内螺纹中径公差带在0线上面，外螺纹中径公差带在0线下面，内大外小才能螺纹旋合。通端螺纹塞规制造公差带在内螺纹中径公差带内，通端螺纹环规制造公差带在外螺纹中径公差内，于是通端螺纹塞规尺寸大于通端螺纹环规尺寸，当然塞规不能旋入环规。例如M10-6H塞规通规制造尺寸为9.04320/-0.011，M10-6h环规通规制造尺寸为9.009+0.018/0，塞规比环规大，当然不能旋入。

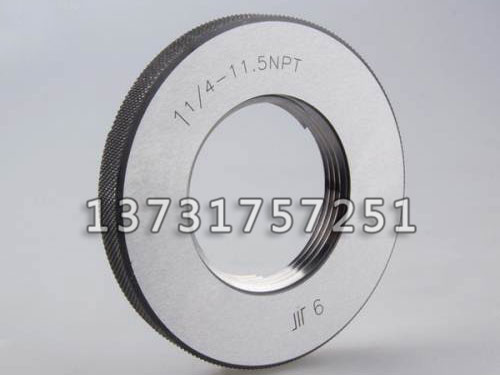

公制螺纹环规检验测量过程：   先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。在用量具应在每个工作日用校对塞规计量一次。经校对塞规计量超差或者达到计量器具周检期的环规，由计量管理人员收回作相应的处理措施。可调节螺纹环规经调整后，测量部位会产生失圆，此现象由计量人员经螺纹磨削加工后再次计量鉴定，各尺寸合格后方可投入使用。公制螺纹环规用于测量外螺纹尺寸的正确性，通端为一件，止端为一件。止端环规在外圆柱面上有凹槽。当尺寸在100毫米以上时，从形状上来讲，这是一种环规型式。规格分为粗牙、细牙、管子螺纹三种。螺距为0.35毫米或   小的2级精度及高于2级精度的螺纹环规和螺距为0.8毫米或   小的3级精度的螺纹环规都没有止端。报废环规应及时处理，不得流入生产现场。

锥度塞环规主要用于检验产品的大径、锥度和接触率，属于综合检具。锥度塞规可分为尺寸塞规和涂色塞规两种。由于涂色锥度塞规的设计和检测都比较简单，故在工件测量中普遍使用。
