螺纹量规的技术要求及公制螺纹塞规要素

本标准规定了普通螺纹量规的术语和定义、分类、符号、牙型、公差、要求、检验、标志与包装等。

本标准适用于牙型角为60°，公称直径为1mm至355mm，螺距为0.2mm至8mm的普通螺纹量规。

本标准规定的普通螺纹量规，适用于检验GB/T192-2003、GB/T193-2003、GB/T196-2003、GB/T197-2003规定的普通螺纹。

公制螺纹塞规是多参数要素，有两类检测方法：综合检验和单项检验。

综合检验就是用量规对影响螺纹互换性的几何参数偏差的综合结果进行检验。

其中包括：使用普公制螺纹塞规和止规分别对被测螺纹的作用中径（含底径）和单一中径进行检验；使用光滑   量规对被测螺纹的实际顶径进行检验。

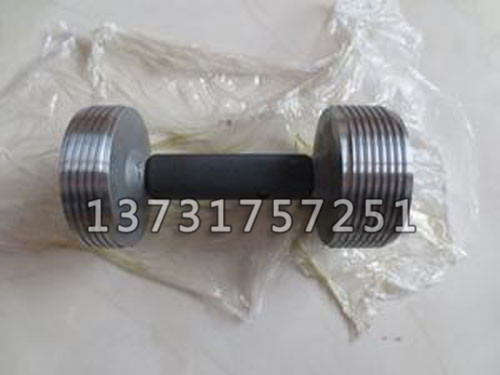

螺纹量规又称为螺纹塞规。螺纹量规通规模拟被测螺纹的   大实体牙型，检验被测螺纹的作用中径是否超过其   大实体牙型的中径，并同时检验底径实际尺寸是否超过其   大实体尺寸。

检验方法：如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不   旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其   大实体牙型的中径，且单一中径没有超出其   小实体牙型的中径，那么就可以旋合性和连接强度，则被测螺纹中径合格。否则不合格。
