螺纹塞环规简介及规格

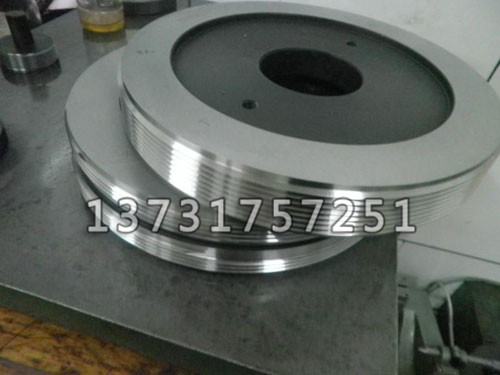

螺纹塞环规是检验螺纹是否符合规定的量规。螺纹塞规用于检验内螺纹，螺纹环规用于检验外螺纹。螺纹是一种重要的、常用的结构要素。螺纹主要用于结构联结、密封联结、传动、读数和承载等场合NH-   标准消防栓螺纹：这些内外螺纹用于消防栓、花园水龙、化工及升降机等NPSH-   标准软管联结用螺纹：这些内外螺纹用于蒸气、空气、水及其他标准管接螺纹连接的地方。 NPSC-   标准管接用直管螺纹：管接头与内直管螺纹牙形相同，当其外锥螺纹NPT进行密封填料的装配时经扳手旋紧，通常均能构成密封联结，多用于低压管路系统。NPSF-   标准油路干密封螺纹：这些内螺纹用于软材料或球墨铸铁件上不用密封与NPTF外螺纹装配。 这些内螺纹用于硬材质或脆性材质与PTF-SAE短外螺纹的装配，但也可以用于NPTF外螺纹全长度装配。

螺纹塞规的规格分为粗牙、细牙、管子螺纹三种。螺距为0.35毫米或   小的2级精度及高于2级精度的螺纹环规和螺距为0.8毫米或   小的3级精度的螺纹环规都没有止端。螺纹塞规检修方法：假如被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不   旋合通过（螺纹止规只答应与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其   大实体牙型的中径，且单一中径没有超出其   小实体牙型的中径，那么就可以旋合性和连接强度，则被测螺纹中径合格。

1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；

2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；

2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比统一公称直径的粗牙螺纹强度略高，自锁机能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；
