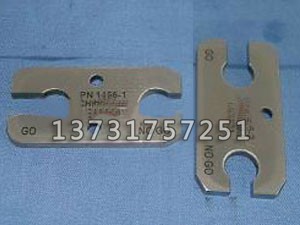

卡板

卡板是一种规格的塞环规，当规格在5-500mm在测量时，如果卡板的通端能通过工件，而止端不能通过工件，则表示工件合格；如果卡规的通端能通过工件，而止端也能通过工件，则表示工件尺寸太小，已成废品。

卡板规格：5-500mm

在测量时，如果卡板的通端能通过工件，而止端不能通过工件，则表示工件合格；如果卡规的通端能通过工件，而止端也能通过工件，则表示工件尺寸太小，已成废品；如果通端和止端都不能通过工件，则表示工件尺寸太大，不合格，   返工。如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不   旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其   大实体牙型的中径，且单一中径没有超出其   小实体牙型的中径，那么就可以旋合性和连接强度，则被测螺纹中径合格，否则不合格。
